ERD 생성 · 열기 · 복제 · 삭제 · 이름 변경
프로젝트 안에서 ERD를 만들고, 목록에서 열고, 제목을 바꾸고, 삭제하거나 복제 요청을 적용하는 절차를 안내합니다.
관리 기능 한눈에 보기
ERD의 생성과 관리는 좌측 ERD 목록, 우측 General 패널, 복제 마법사에서 나뉘어 동작합니다.
| 작업 | 진입 위치 | 결과 |
|---|---|---|
| 생성 | 좌측 ERD 목록의 + NEW ERD 버튼 또는 Connection/Schema 컨텍스트 메뉴의 New ERD | 제목, Connection, Schema 범위를 가진 새 ERD가 생성되고 바로 탭으로 열립니다. |
| 열기 | 좌측 ERD 목록의 행 클릭 | 선택한 ERD가 편집 탭으로 열리고 현재 행이 활성 상태로 표시됩니다. |
| 검색 | 좌측 ERD 목록 상단 검색 입력 | ERD 제목을 기준으로 목록이 필터링됩니다. |
| 이름 변경 | 우측 General 패널의 ERD Name 입력 | ERD 제목이 변경 상태가 되고 Save 버튼으로 저장됩니다. |
| 삭제/공유/복제 | 목록 삭제 아이콘, 우측 DELETE 버튼, 더보기 메뉴, 복제 마법사 | 확인 후 ERD가 제거되거나 갤러리에 공유되고, 공개 ERD는 대상 프로젝트/Connection/Schema로 복제 준비됩니다. |
ERD 생성
새 ERD는 제목, Connection, Schema 범위를 입력해 생성합니다.

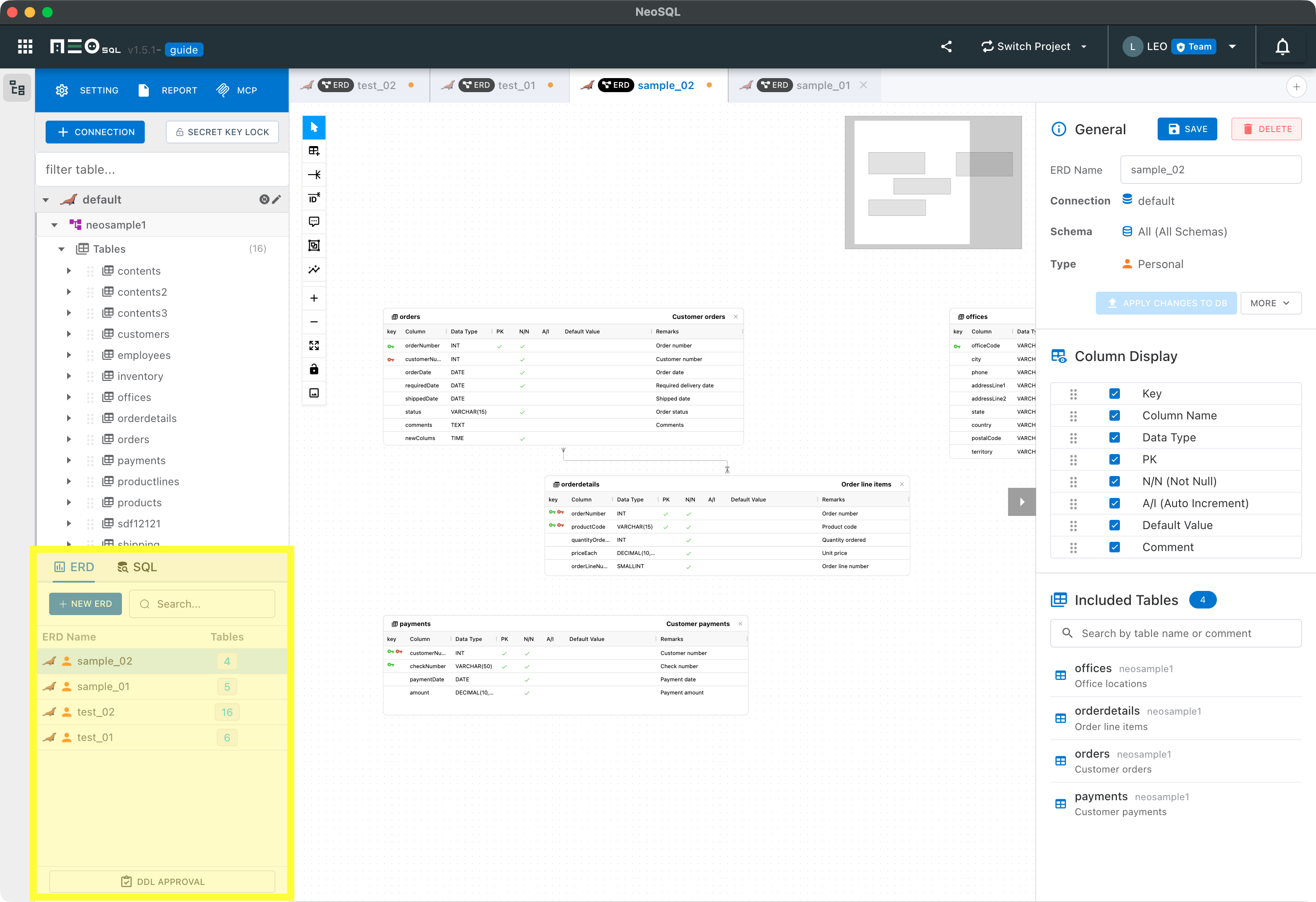

좌측 ERD 목록을 확인합니다
프로젝트 화면 좌측 패널 하단의 ERD 영역에서 현재 프로젝트의 ERD 목록을 확인합니다.
+ NEW ERD 버튼을 누릅니다
목록 상단의 + NEW ERD 버튼을 누르면 ERD 생성 모달이 열립니다. 또는 좌측 Connection 트리에서 마우스 오른쪽 버튼을 클릭한 뒤 컨텍스트 메뉴의 New ERD를 선택해 생성할 수 있습니다. 이 방식으로 열면 선택한 위치에 맞는 Connection이 미리 지정되고, 특정 Schema에서 실행한 경우 Schema도 함께 선택됩니다.
ERD 제목을 입력합니다
기본 제목은 New ERD입니다. 모달이 열리면 제목 입력칸에 포커스가 이동하고 텍스트가 선택되어 바로 입력할 수 있습니다.
Connection을 선택합니다
Connection은 필수입니다. 프로젝트에 Connection이 하나뿐이면 자동 선택되고, 여러 개라면 목록에서 사용할 Connection을 선택합니다.
Schema 범위를 선택합니다
Schema는 선택 항목입니다. 전체를 사용하려면 전체(모든 스키마 허용)를 그대로 두고, 특정 Schema 전용 ERD로 제한하려면 Schema를 선택합니다.
Confirm으로 생성합니다
기본 제목과 기본 Connection이 이미 채워진 상태라면 그대로 Confirm을 눌러 생성할 수 있습니다. 필요한 값만 수정한 뒤 Confirm을 누르면 ERD 목록 맨 위에 추가되고 편집 탭으로 바로 열립니다.
ERD 생성 시 선택한 Connection과 Schema 범위는 이후 테이블을 추가할 때 기준이 됩니다. 다른 Connection의 테이블이나 제한 범위 밖의 Schema 테이블은 같은 ERD에 추가할 수 없습니다.
ERD 목록 · 검색 · 열기
좌측 ERD 목록은 개인 ERD와 팀 ERD를 합쳐 최신 수정일 기준으로 정렬해 보여줍니다.
| 항목 | 설명 |
|---|---|
| + NEW ERD | 새 ERD 생성 모달을 엽니다. |
| Search 입력 | ERD 제목을 소문자 비교 기준으로 필터링합니다. 검색 결과가 없으면 검색 결과 없음 상태가 표시됩니다. |
| ERD 이름 컬럼 | Connection 프로필 색상, DBMS 아이콘, 개인/팀/전체공개 배지, ERD 제목을 함께 표시합니다. |
| Tables 컬럼 | 해당 ERD에 포함된 테이블 수를 태그로 표시합니다. |
| 행 클릭 | 비활성 Connection이 아닌 경우 해당 ERD를 현재 편집 탭으로 엽니다. |
| 비활성 행 | Connection이 비활성 상태이면 행이 disabled 상태로 표시되고 클릭해도 열리지 않습니다. |
ERD 이름 변경
ERD 제목은 우측 General 패널의 ERD Name 입력에서 변경합니다.
목록에서 ERD를 엽니다
제목을 변경할 ERD를 좌측 목록에서 클릭해 편집 화면으로 엽니다.
우측 General 패널을 확인합니다
선택된 ERD의 기본 정보 영역에서 ERD Name 입력칸을 찾습니다.
새 이름을 입력합니다
ERD Name 값을 변경하면 로컬 ERD 모델이 갱신되고 저장 가능한 변경사항으로 표시됩니다.
Save 버튼으로 저장합니다
상단 Save 버튼이 활성화되면 눌러 변경된 제목을 저장합니다. 저장 후 목록과 탭 제목에도 변경된 이름이 반영됩니다.
이름을 입력한 것만으로 서버나 공유 저장소에 즉시 반영되는 것은 아닙니다. 변경 후 Save 버튼으로 저장해야 목록과 다른 화면에서도 같은 이름을 확인할 수 있습니다.
ERD 삭제
ERD 삭제는 좌측 목록의 삭제 아이콘 또는 우측 General 패널의 DELETE 버튼에서 실행할 수 있습니다.
| 진입 위치 | 동작 |
|---|---|
| 목록 행 우측 삭제 아이콘 | 해당 행의 ERD만 대상으로 삭제 확인 다이얼로그를 엽니다. 클릭 이벤트는 행 열기와 분리되어 있습니다. |
| 우측 General 패널 DELETE | 현재 열려 있는 ERD를 대상으로 삭제 확인 다이얼로그를 엽니다. 삭제 후 편집 탭 닫기가 요청됩니다. |
| 전체공개 ERD 삭제 | 갤러리에 게시된 ERD는 확인 메시지에 갤러리 버전도 함께 삭제된다는 안내가 표시됩니다. |
개인/팀 ERD 저장 방식
목록의 배지를 통해 ERD가 개인용인지, 팀 공유용인지, 전체공개 중인지 구분할 수 있습니다.
| 유형 | 공유 범위 | 관리 시 차이 |
|---|---|---|
| 개인 ERD | 내 계정 기준으로 관리 | 우측 더보기에서 팀 ERD로 이동하거나 갤러리에 게시할 수 있습니다. |
| 팀 ERD | 프로젝트 팀원과 공유 | 팀 단위로 공유됩니다. 우측 더보기에서 내 개인 ERD로 복사할 수 있습니다. |
갤러리에 공유
완성된 ERD는 우측 General 패널의 더보기 메뉴에서 공개 갤러리에 게시할 수 있습니다. 이렇게 공개된 ERD가 다른 사용자의 복제 대상이 됩니다.
공유할 ERD를 엽니다
좌측 ERD 목록에서 갤러리에 공유할 ERD를 클릭해 편집 화면으로 엽니다.
우측 더보기 메뉴를 엽니다
우측 General 패널 상단의 더보기 메뉴에서 개인 ERD는 전체 공개를 선택할 수 있습니다.
공개 정보를 입력하고 게시합니다
제목, 설명, 태그 등 갤러리에 표시될 정보를 확인한 뒤 공개 버튼을 누르면 ERD가 공개 갤러리에 게시됩니다.
게시 후 관리합니다
게시된 ERD는 목록에서 전체공개 중 배지로 구분됩니다. 같은 더보기 메뉴에서 갤러리 업데이트로 현재 내용을 다시 반영하거나 게시 중지로 갤러리에서 내릴 수 있습니다.
갤러리에 게시된 ERD를 삭제하면 갤러리 버전도 함께 삭제된다는 확인 메시지가 표시됩니다.
ERD 복제 마법사
복제 마법사는 갤러리의 공개 ERD 복제 요청을 대상 프로젝트, Connection, Schema에 연결해 적용 준비 상태로 만드는 흐름입니다.
갤러리에서 복제를 시작합니다
웹 갤러리에서 가져올 공개 ERD를 열고 공유 버튼을 눌러 내 프로젝트로 가져오기 흐름을 시작합니다.
복제 요청을 엽니다
알림/인박스의 복제 요청 카드에서 PENDING 또는 FAILED 상태 항목을 클릭하면 복제 마법사가 열립니다.
대상 프로젝트를 선택합니다
복제 마법사 Step 1에서 복제할 대상 프로젝트를 선택합니다. 프로젝트를 선택하면 해당 프로젝트의 Connection 목록을 불러옵니다.
Connection과 Schema를 선택합니다
Connection을 선택하면 첫 번째 Schema가 자동 선택됩니다. 복제 적용 대상 Schema를 명확히 선택해야 다음 단계로 이동할 수 있습니다.
변환 미리보기를 확인합니다
복제 마법사 Step 2에서 대상 DBMS 기준 테이블 미리보기를 만듭니다. 원본 DBMS와 대상 DBMS가 다르면 변환 안내 배너와 경고가 표시될 수 있습니다.
복제 준비 상태로 저장합니다
복제 마법사 Step 3에서 SAVE AS READY를 누르면 복제 요청의 대상 프로젝트, Connection, Schema 정보가 기록됩니다.
대상 프로젝트에서 적용합니다
READY 요청은 대상 프로젝트 진입 시 자동 적용 모달로 이어집니다. 완료된 요청은 목록에서 다시 열리지 않습니다.
| 상태 | 의미 |
|---|---|
| PENDING | 아직 대상 프로젝트/Connection/Schema가 결정되지 않은 요청입니다. 클릭하면 마법사를 열 수 있습니다. |
| READY | 대상이 결정되어 적용 대기 중인 요청입니다. 대상 프로젝트로 이동하면 자동 적용 흐름이 실행됩니다. |
| IN_PROGRESS / COMPLETED | 적용 중이거나 적용이 끝난 요청입니다. COMPLETED 항목은 다시 열지 않습니다. |
| FAILED / CANCELLED | 실패한 요청은 마법사에서 다시 대상 정보를 정할 수 있고, 취소된 요청은 열지 않습니다. |
