관계선

ERD에서 테이블 간 관계를 설정하고 관리하는 방법을 안내합니다.

관계선 생성

두 테이블 사이의 관계를 나타내는 관계선을 생성합니다.

1

관계선 모드 활성화

도구 모음에서 관계선 아이콘을 클릭하여 관계선 그리기 모드를 활성화합니다.

2

소스 테이블 선택

FK를 가질 테이블(자식 테이블)의 컬럼을 클릭합니다.

3

타겟 테이블 연결

참조할 테이블(부모 테이블)의 PK 컬럼을 클릭하면 관계선이 생성됩니다.

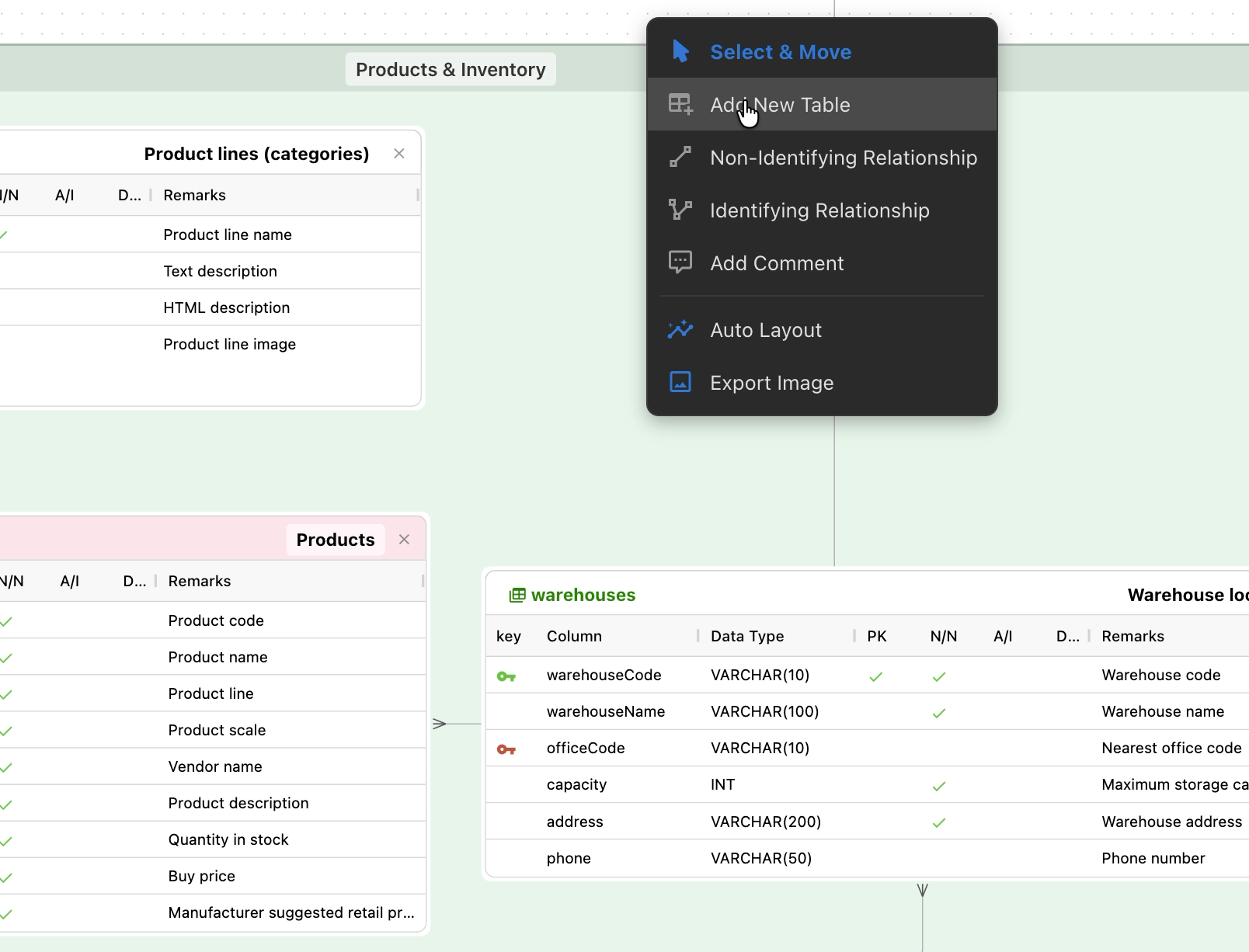

관계선 생성

식별 관계 vs 비식별 관계

도구 모음에서 두 가지 관계선 모드를 제공합니다. 관계의 성격에 따라 적절한 모드를 선택하여 사용합니다.

구분식별 관계 (Identifying)비식별 관계 (Non-Identifying)
도구 모음 아이콘식별 관계 아이콘 식별 관계비식별 관계 아이콘 비식별 관계
FK 컬럼 위치자식 테이블의 PK에 포함자식 테이블의 일반 컬럼
자식 레코드 존재부모 없이 존재 불가부모 없이도 존재 가능
ERD 표기실선 (FK가 PK에 포함되므로 항상 NOT NULL)FK가 NOT NULL이면 실선, NULL 허용이면 점선
사용 예시주문 ↔ 주문상세, 게시글 ↔ 첨부파일사용자 ↔ 주문, 부서 ↔ 직원
식별 관계 (Identifying Relationship)

부모 테이블의 PK가 자식 테이블의 PK 일부로 포함됩니다. 자식 레코드는 부모 레코드에 종속되어 부모 없이는 존재할 수 없습니다.

예: 주문상세 테이블의 PK가 (주문번호, 상세번호)이고, 주문번호가 주문 테이블의 PK를 참조하는 FK인 경우

비식별 관계 (Non-Identifying Relationship)

부모 테이블의 PK가 자식 테이블의 일반 컬럼으로 추가됩니다. 자식 레코드는 부모와 독립적으로 존재할 수 있습니다.

예: 직원 테이블의 부서코드 컬럼이 부서 테이블의 PK를 참조하는 FK이지만, 직원 테이블의 PK는 직원번호인 경우

식별 관계 vs 비식별 관계

관계 유형 (Cardinality)

NeoSQL에서 지원하는 관계 유형입니다. 관계선 생성 시 FK 컬럼의 속성에 따라 자동으로 판별됩니다.

유형표기설명판별 기준
1:N일대다 (필수)부모의 한 레코드가 자식의 여러 레코드에 대응 (FK NOT NULL)FK 컬럼이 NOT NULL
1:0orN일대다 (선택)부모의 한 레코드가 자식의 0개 이상의 레코드에 대응 (FK NULL 허용)FK 컬럼이 NULL 허용
N:N다대다양쪽 테이블이 서로 여러 레코드에 대응 (중간 테이블 필요)FK 컬럼이 복합 PK의 일부이고, 모든 PK가 FK인 경우
자동 판별 규칙

관계선 생성 시 FK 컬럼의 nullable 여부와 PK 포함 여부에 따라 관계 유형이 자동으로 결정됩니다.

  • FK 컬럼이 NOT NULL이면 → 1:N (필수 관계, 실선)
  • FK 컬럼이 NULL 허용이면 → 1:0orN (선택 관계, 점선)
  • 모든 PK 컬럼이 FK이면 → N:N (중간 테이블, 다대다)
관계 유형
